菱伴電梯空調整機清洗說明 A版

電梯空調清洗說明(A版)

         用戶在使用電梯空調過程中需要對空調的進行定時清洗，防止因其堵塞影響到通風效果，同時會增加耗電量及引起空調啟動保護或者故障。

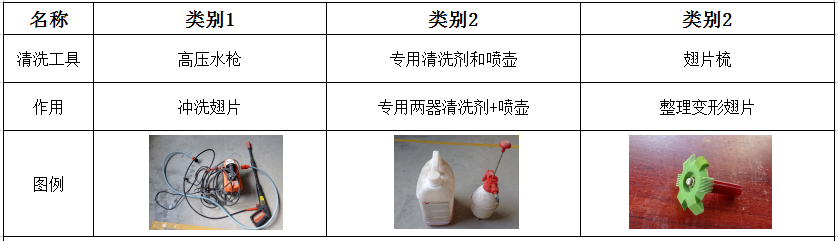

清洗專用工具：

注明：另外需準備十字螺絲刀等普通拆裝工具。

清洗步驟說明：

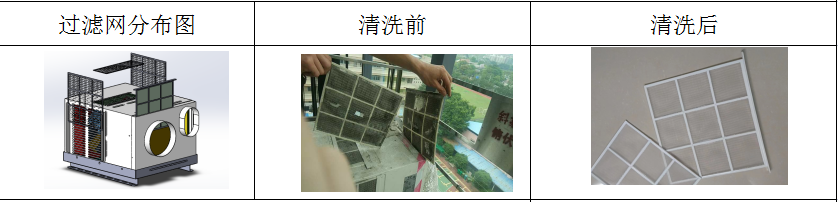

第一步：清洗濾網：

定時清洗濾網，一般30天/2次。

第二步：拆防水底盤和面罩。                                                第三步：拆外殼固定扣：

先拆防水底盤再拆面罩。                                                                   用十字螺絲刀拆開底盤上的機殼兩個固定扣。

空調內部清洗:檢查空調內部灰塵臟堵情況,

建議1~2年進行清洗1~2次.

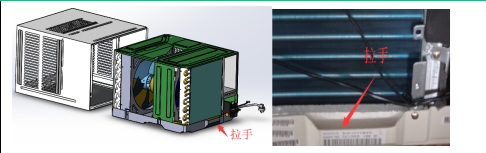

第四步：拆外殼。                                                                     第五步：拆開頂板：

一人抓住外殼，另外一人抓主機的前方的拉手位                                      拆開頂板的多顆螺絲， 共11個螺絲（其中有7個被保溫棉覆蓋)，

用力向前拉，使其與外殼分開。                                                               螺絲位置見下圖紅色圓圈。

第六步：保護電控及軸承不進水。                                                第七步：拆蒸發器1：

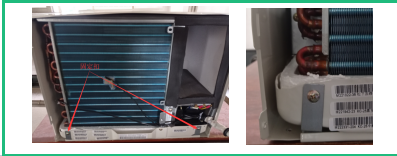

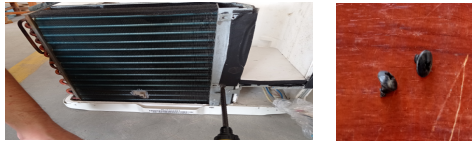

1、電控主板拆下，接頭用膠袋套住防水。                                                注意！端板右側與風輪框鈑金連接的這兩個螺絲是ST4*6的黑色螺

2、在沖洗過程中電機的軸承嚴禁用水直接沖洗。                                       絲，這兩個螺釘比其他金色螺釘要短一些，回裝時注意不能搞錯，                                                                                                                    因螺絲過長有刺穿銅管的危險。注意！

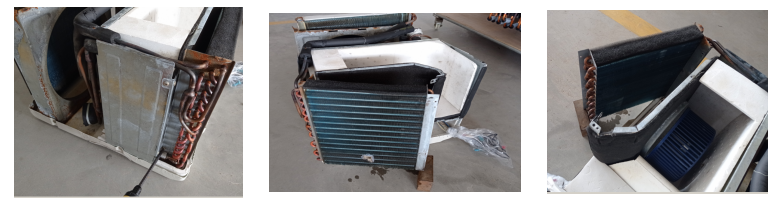

第八步：拆蒸發器2：

蒸發器左側的兩顆螺絲也要拆開。把蒸發器向外轉動：連著銅管，慢慢把蒸發器右側向外轉動，地下用墊塊墊平。

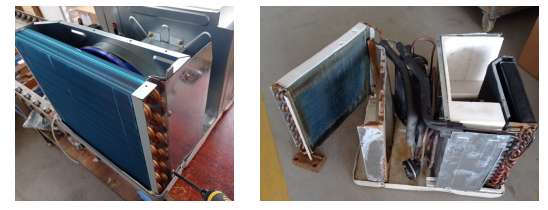

第九步：拆冷凝器。

拆掉冷凝器兩側的固定螺絲。把冷凝器向外轉動：連著銅管，慢慢把蒸發器右側向外轉動，地下用墊塊墊平。

第十步：兩器噴灑專用洗潔劑。

根據比例兌水，用噴壺噴灑到兩器，5分鐘左右再用水沖掉。

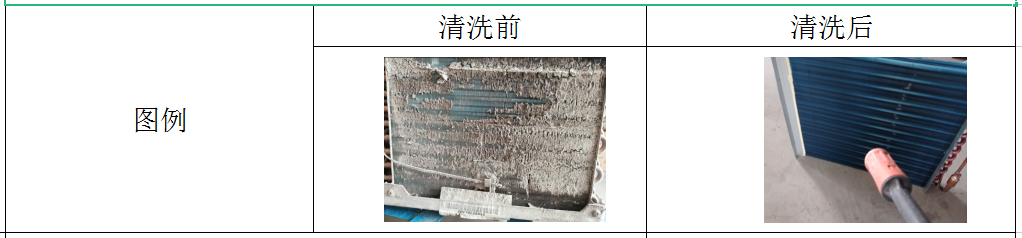

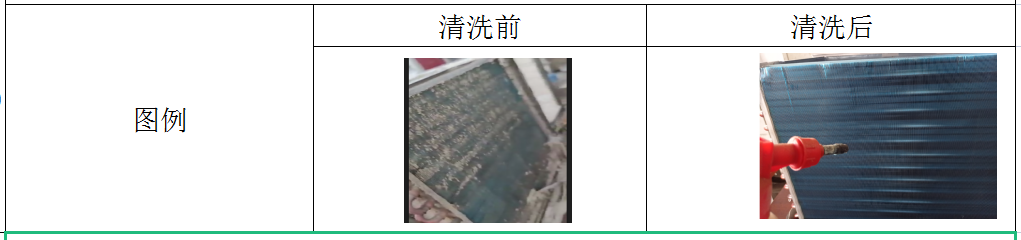

第十一步：高壓水槍沖洗翅片。

內外都需要反復沖洗。

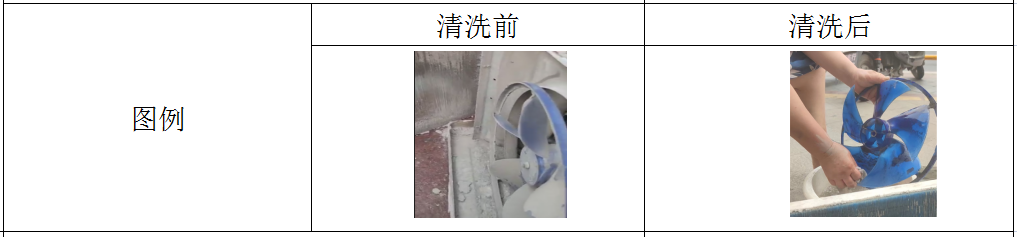

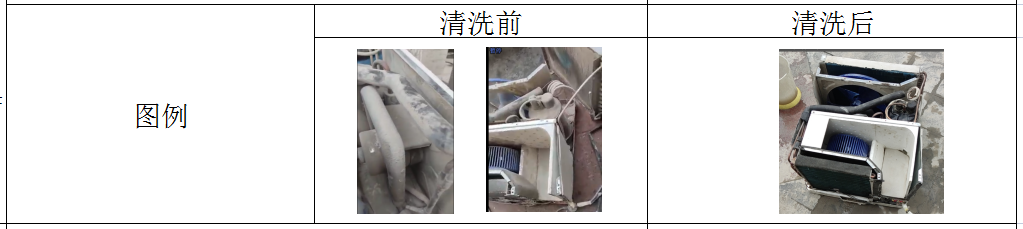

第十二步：清洗軸流風扇。

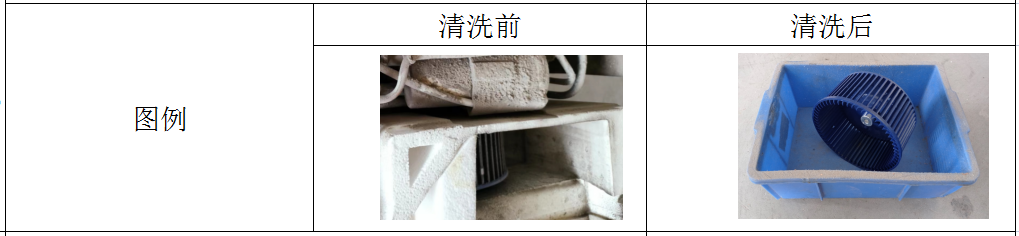

第十三步：清洗離心風輪。

第十四步：清洗空調底盤及其他部件：

清洗底盤及其他部件的灰塵。

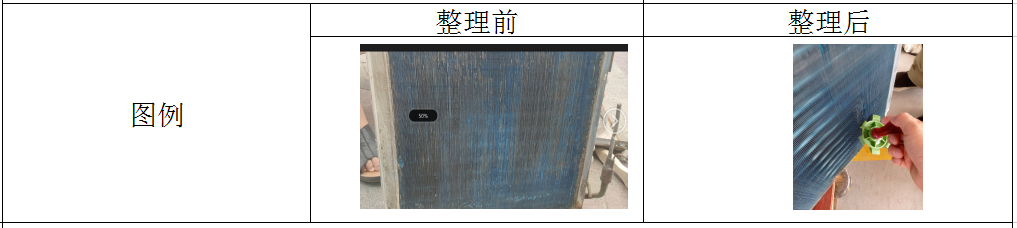

第十五步：整理翅片。

用翅片梳，整理變形的翅片

第十六步：重新組裝：開機測試！
